Sistema de inspección VSP

Tan modular como móvil – VSP es la solución universal de uso flexible para la videoendoscopia técnica

Hasta ahora, los técnicos de mantenimiento y reparación requerían los dispositivos ópticos más diversos para las inspecciones visuales. Muchos instrumentos, grandes inversiones y largos entrenamientos para cada aparato.

Nuestro sistema de inspección VSP, concebido modular, es la alternativa inteligente ya que el VSP le ofrece la mayor flexibilidad posible gracias a la posibilidad de combinar una unidad de control de monitor con diferentes módulos ópticos.

Un sistema – incontables posibilidades

Sencillamente defina la configuración óptima para la finalidad prevista y amplíe el sistema, según lo necesite, con componentes adicionales.

Tanto para la inspección de instalaciones industriales, conductos de gases de desecho y aire, acometidas, sistemas de ventilación o tubos de aguas residuales – el sistema de inspección modular VSP le ofrece flexibles posibilidades de uso.

Use el sistema VSP, por ejemplo, como cámara para tuberías con cable de empuje largo para el control visual de canales de aguas residuales o ventilación y chimeneas, como endoscopio con sonda flexible para la inspección de cavidades de difícil acceso o como boroscopio con sonda rígida y visualización dual para pruebas visuales de máquinas e instalaciones.

Las suciedades, los daños o los defectos pueden ser detectados rápidamente y documentados fotográficamente o por vídeo en una tarjeta SD.


Con VSP la combinación siempre es correcta

El núcleo del sistema VSP es la unidad de control VSP Control. Este aparato de control generador de imágenes puede ser fijado de manera segura al tambor de cable de empuje mediante inmovilzación con enclavamiento y enchufado al cabezal de cámara conectado por medio de la toma multi-enchufe.

La ventaja especial del sistema VSP es que usted puede combinar la unidad de control de monitor VSP Control no solo con diferentes cables de empuje y cabezales de cámara sino también con endoscopios y boroscopios para una inspección por vídeo.

Todo con un solo sistema y una lógica de mando única.


Juego de cámara con cable de empuje VSP3041 para la inspección de canales y tuberías

Aproveche la flexibilidad modular del sistema VSP, por ejemplo el juego de cámara con cable de empuje VSP3041, listo para ser pedido, compuesto por los siguientes componentes de sistema:

Con este juego usted dispone de una cámara con cable de empuje óptima cuyas posibilidades de uso, si lo necesitara, usted puede ampliar de manera económica con componentes VSP adicionales.

¡Esa flexibilidad de uso se la ofrece únicamente el sistema de inspección VSP de Trotec!

Juego de cámara con cable de empuje VSP3041 para la inspección de canales y tuberías

Posibilidad de ampliación económica con otros componentes del sistema VSP.

Posibilidad de ampliación económica para la inspección de máquinas, instalaciones o estructuras de edificios

Los videoboroscopios o videoendoscopios clásicos son aparatos de medición concebidos independientes con unidad de monitor integrada, puertos y control electrónico. Eso aumenta el coste de cada aparato individual.

Con el sistema VPS usted puede ahorrarse esos costes y un largo adiestramiento. Además del tambor de cable de empuje hay disponibles también diferentes boroscopios y endoscopios para el sistema VSP que pueden ser conectados a la unidad de control VSP Control a través del multi-enchufe.

La visualización de imágenes se realiza por regla general a través del VSP-Control, mientras que las teclas de función adicionales de la empuñadura de pistola del boroscopio o el endoscopio permiten un manejo rápido.

Ir a una vista general de todos los componentes VSO disponibles ...


Ventajas en la práctica:

  • Desarrollo, diseño y fabricación: 100 % Trotec
  • Solución universal óptima para muchas aplicaciones VT (Visual Testing)
  • Sistema modular – combinable y ampliable con flexibilidad
  • Robusta unidad de control con pantalla a color y batería de polímero de litio de alto rendimiento – de uso universal con todos los componentes de sistema VSP
  • Cabezales de cámara muy luminosos de arco común – giratorios e inclinables o especialmente pequeños e impermeables conforme a IP67
  • Ampliable con diferentes videoendoscopios y videoboroscopios

Todos los componentes del sistema VSP de un vistazo

Unidad de control de monitor VSP Control

Más informaciones

Tambor de cable de empuje
VSP-R30

Más informaciones

Cabezales de cámara
VSP-H

Más informaciones

Videoendoscopio
VSP-VS

Más informaciones

Videoboroscopio
VSP-BS

Más informaciones


Unidad de control VSP Control

La unidad de control VSP Control es el núcleo de todo el sistema VSP. Tanto para la cámara para tuberías, el endoscopio o el boroscopio – para cualquier módulo de la cámara conectado VSP Control actúa como unidad generadora de imágenes con una lógica única para toda la configuración de control y manejo de todos los módulos.

Por medio de VSP Control se puede girar e inclinar el cabezal de la cámara (VSP-H41M) así como efectuar la configuración del brillo, el zoom o la captación de fotos o vídeos y la gestión de la memoria.

Mediante la toma multi-enchufe se puede conectar a VSP Control, según se escoja, el tambor del cable de empuje o diferentes videoendoscopios o videoboroscopios. La unidad de ABS, dotada de un teclado revestido de goma, protectores laterales de goma y protección IP 67, dispone además de una conexión USB y una ranura para tarjeta SD.

Unidad de control VSP Control

Con la unidad de control VSP Control usted tiene las riendas de todas las pruebas VT

La robusta carcasa de ABS, con protección del tipo IP64 (1), protectores laterales de goma y coreas de mano, alberga un teclado revestido de goma y una amplia pantalla VGA (2) sobre la que, si fuera necesario, puede colocarse una protección antisolar (3).
Carcasa robusta de ABS con protección antisolar conectable
Por el lado trasero hay dos cabezales redondos (4) que sirven para la inmovilización con enclavamiento en el tambor de cable de empuje VSP-R30 para el transporte y el uso. El indicador de la carga de la batería integrado (5) es también muy práctico.
Indicador de la carga de la batería por el lado trasero
La toma multi-enchufe (7), provista de una tapa de protección, permite la conexión de la cámara con cable de empuje, el boroscopio o el videoscopio. Para una mejor observación puede colocarse la unidad sobre un pie de apoyo desplegable (6).
Pie de apoyo integrado

Tambor de cable de empuje VSP-R30

Para el uso en inspecciones en combinación con la unidad de control VSP Control

La VSP-R30 es la cámara para tuberías óptima, no solo para el control visual, por ejemplo de canales de aguas residuales y ventilación o chimeneas, sino también para muchas otras aplicaciones ya que puede variarse colocándole cabezales de cámara de diferentes tamaños. El cable de empuje reforzado con fibra de vidrio cuenta con un contador de metros y una función de medición de tramos parciales adicional.

Tambor de cable de empuje VSP-R30 con VSP Control
El cable de empuje de 30 metros del VSP-R30 está reforzado con fibra de vidrio y puede doblar hasta 90° en tuberías ≥135 mm.
Cable de empuje reforzado con fibra de vidrio
En la carcasa del tambor hay integrado un contador de metros del cable de empuje con función de medición de tramos parciales.
Contador de metros del cable de empuje integrado, con función de medición de tramos parciales
El tambor del cable de empuje está fabricado de modo que puede ser usado de pie o acostado, según se requiera.
Uso de pie o acostado, según se requiera
Durante el transporte el cable en espiral integrado para la conexión de la unidad de control VSP Control puede ser fijado a dos bridas.
Bridas para la fijación del cable en espiral
Dos inmovilizadores con enclavamiento permite una rápida fijación de la unidad de control VSP Control y garantizan la estabilidad en cualquier posición.
Sistema de cuelgue por el lado trasero de la unidad de control VSP Control
El cable de empuje y el cabezal de cámara pueden ser guardados y transportados fácilmente, con la unidad de control enclavada, como sistema completo.
Simplemente transportable

Aproveche la flexibilidad modular del sistema VSP, por ejemplo el juego de cámara con cable de empuje VSP3041, listo para ser pedido, compuesto por la unidad de control VSP Control con protección antisolar en maletín de transporte, el cable de empuje de 30 m VSP-R30 y el cabezal de cámara VSP-H41M.


Cabezales de cámara VSP-H

Para el uso en inspecciones con tambor de cable de empuje VSP-R30

Cabezales de cámara VSP-H

El cabezal de la cabezal de cámara VSP-H41M se puede girar en 360° e inclinar en 180° durante las inspecciones.

En el VSP-H41M la cámara y los LED están protegidos contra impactos debajo de una cúpula de plástico transparente intercambiable.

El fino cabezal de cámara VSP-H25F es óptimo también para zonas de inspección estrechas y con su campo visual >120° permite una buena visión.


Videoendoscopio VSP-VS

Para el uso en inspecciones en combinación con la unidad de control VSP Control

Para el sistema VSP hay disponibles videoscopios con sondas de diferentes longitudes y diámetros. Para la visualización y el almacenamiento de imágenes sencillamente se conecta el videoscopio a la unidad de control VSP Control. Todos los videoscopios disponen de un cabezal de cámara acodable en modo continuo y una robusta sonda de varias paredes caracterizada por una gran flexibilidad a la par que una elevada resistencia a la torsión

Videoendoscopio VSP-VS

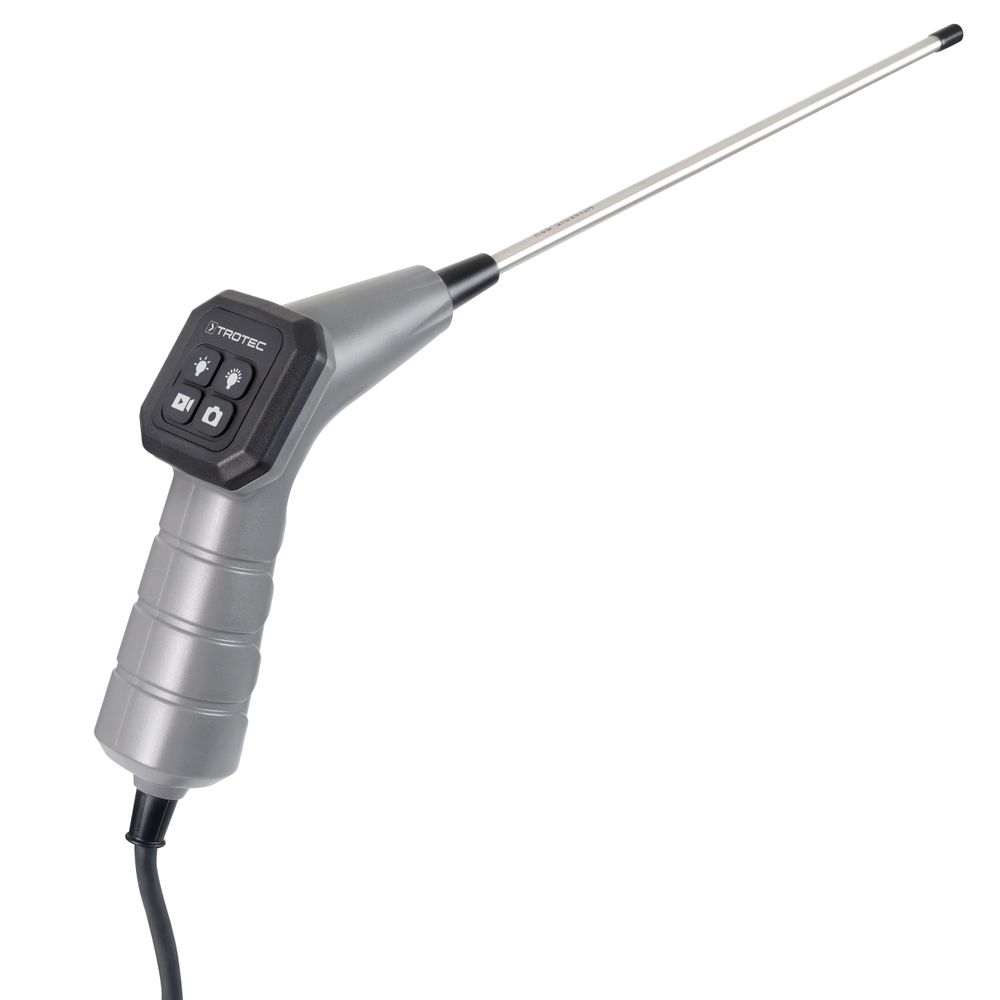

Videoboroscopio VSP-BS

Para el uso en inspecciones en combinación con la unidad de control VSP Control

Hay disponibles boroscopios para todo tipo de aplicaciones con sondas de diferentes grosores y cámara frontal, lateral o de visualización dual. El boroscopio se conecta sencillamente a la unidad de control VSP Control para la visualización y el almacenamiento de imágenes.

Esquema de la dirección visual y el campo de visión de las sondas de boroscopio VSP-BS disponibles
Esquema de la dirección visual y el campo de visión de las sondas de boroscopio VSP-BS
Videoboroscopio VSP-BS

Comprar

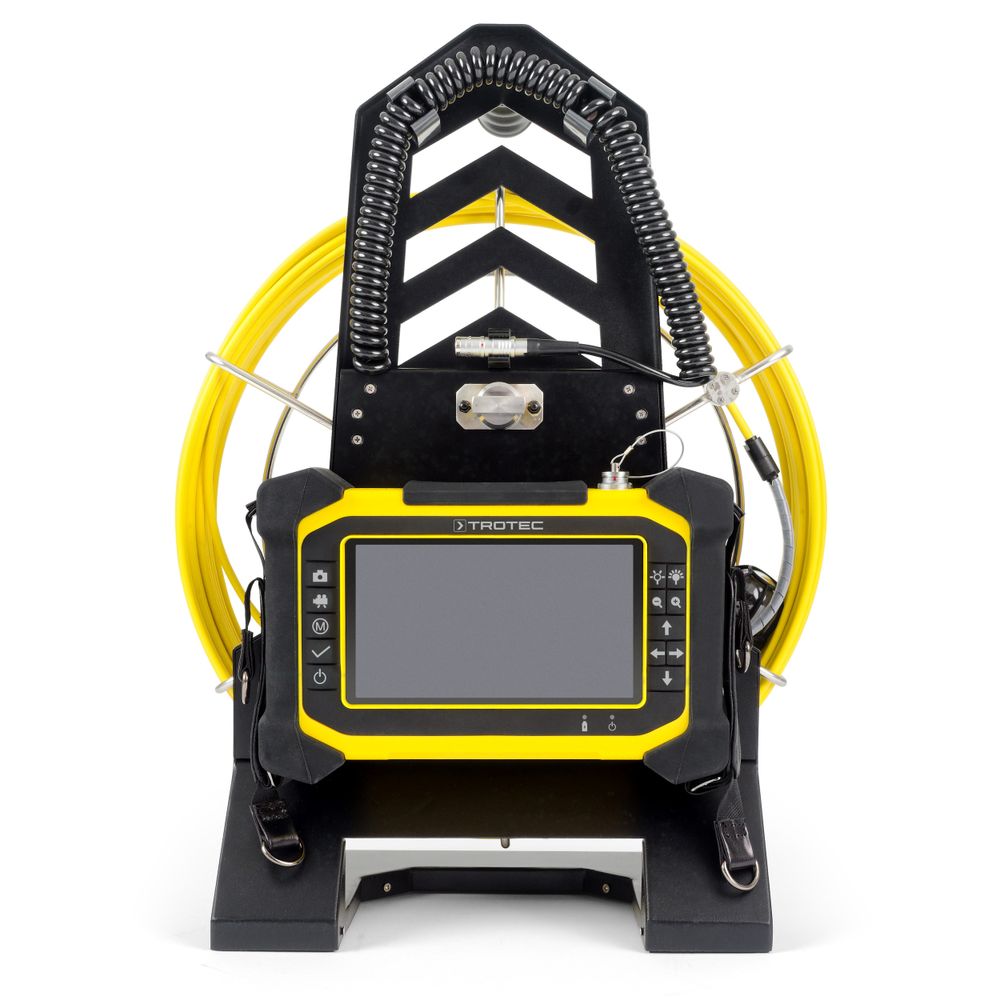

Sistema de Inspección VSP3041 Mostrar en la tienda online de Trotec

Datos técnicos

Datos técnicos
información general
  número de artículo 3.110.007.110
pantalla
  LCD color / 7 pulgadas
  Resolución 800 x 480 píxeles (Wide VGA)
  Brillo 600 cd/m²
formato de archivo
  foto JPG (1 024 x 768)
  vídeo AVI (640 x 480 [4:3] oder 800 x 480 [16:9])
interfaces
  USB
  Ranura de tarjetas SD
  Toma de enchufe múltiple para cámara con cable de empuje
  Boroscopio y videoscopio
  (vídeo analógico NTSC/PAL opcional)
modelo de carcasa
  ABS con tipo de protección IP64
  Teclado de goma
  protectores de goma laterales
  Correas de mano
  pie de apoyo desplegable
  Visualización del estado de la batería integrada
alimentación eléctrica
  Juego de baterías de polímero de litio de 11,1 V
  externa (fuente de alimentación)
funciones y equipamiento
  Control giro e inclinación cabezal sonda
  Creación de fotos/vídeos
  Brillo de pantalla
  función zoom
  Configuración del sistema
  Gestión de memoria
medidas
  longitud (sin embalaje) [mm] 257
  Ancho (sin embalaje) [mm] 171
  Altura (sin embalaje) [mm] 64
peso
  (sin embalaje) [kg] 1,74
Volumen de suministro estándar
volumen de suministro estándar
  VSP Control
  Protección antisolar
  Cargador batería
  cable USB
  maleta de transporte
  Tarjeta SD

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

VSP Control

Datos técnicos

Datos técnicos
información general
  número de artículo 3.110.007.110
pantalla
  LCD color / 7 pulgadas
  Resolución 800 x 480 píxeles (Wide VGA)
  Brillo 600 cd/m²
formato de archivo
  foto JPG (1 024 x 768)
  vídeo AVI (640 x 480 [4:3] oder 800 x 480 [16:9])
interfaces
  USB
  Ranura de tarjetas SD
  Toma de enchufe múltiple para cámara con cable de empuje
  Boroscopio y videoscopio
  (vídeo analógico NTSC/PAL opcional)
modelo de carcasa
  ABS con tipo de protección IP64
  Teclado de goma
  protectores de goma laterales
  Correas de mano
  pie de apoyo desplegable
  Visualización del estado de la batería integrada
alimentación eléctrica
  Juego de baterías de polímero de litio de 11,1 V
  externa (fuente de alimentación)
funciones y equipamiento
  Control giro e inclinación cabezal sonda
  Creación de fotos/vídeos
  Brillo de pantalla
  función zoom
  Configuración del sistema
  Gestión de memoria
medidas
  longitud (sin embalaje) [mm] 257
  Ancho (sin embalaje) [mm] 171
  Altura (sin embalaje) [mm] 64
peso
  (sin embalaje) [kg] 1,74
Volumen de suministro estándar
volumen de suministro estándar
  VSP Control
  Protección antisolar
  Cargador batería
  cable USB
  maleta de transporte
  Tarjeta SD

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

VSP-R30

Datos técnicos

Datos técnicos
información general
  número de artículo 3.110.007.115
Cable de empuje
  tipo Reforzado con fibra óptica
  Dimensiones largo 30 m, ø 5,4 mm
  Arco de 90° Líneas ≥ 135 mm
  Tipo de protección cable de empuje IP67 (conexión del cabezal de cámara)
Tambor
  Modelo tambor Carcasa de metal con empuñadura y útil de enrollado y desenrollado, uso de pie o acostado, sistema de cuelgue por el lado trasero para fijación de la unidad de control VSP Control, contador de metros digital, cabe espiral integrado con multi-enchufe para VSP Control
medidas
  longitud (sin embalaje) [mm] 515
  Ancho (sin embalaje) [mm] 405
  Altura (sin embalaje) [mm] 200
peso
  (sin embalaje) [kg] 6,5

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Cabezales de cámara VSP-H

Cabezal de cámara VSP-H41M

Datos técnicos
información general
  número de artículo 3.110.007.130
pantalla
  Resolución 300 000 píxeles
carcasa
  Sonda de acero inoxidable con caperuza plástica
Sonda / cabezal de la cámara
  enfoque Manual
  12 led
  Profundidad de campo 15 mm hasta ∞
  campo de visión >75°
  rango de giro [°] 180
  Rotación 360°
  Resistencia al agua hasta 1 m
medidas
  longitud (sin embalaje) [mm] 60
  Diámetro (sin embalaje) [mm] 41
Volumen de suministro estándar
volumen de suministro estándar
  5 cúpulas plásticas de recambio

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Cabezal de cámara VSP-H25F

Datos técnicos
información general
  número de artículo 3.110.007.135
pantalla
  Resolución 300 000 píxeles
carcasa
  Sonda de acero inoxidable con lente de cristal de zafiro
Sonda / cabezal de la cámara
  enfoque Manual
  12 led
  Profundidad de campo De 25 hasta 100 mm
  campo de visión >120°
  Resistencia al agua hasta 1 m
medidas
  longitud (sin embalaje) [mm] 49
  Diámetro (sin embalaje) [mm] 25

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Videoendoscopio VSP-VS

Videoendoscopio VSP-VS 4.5-1500

Datos técnicos
información general
  número de artículo 3.110.007.153
pantalla
  Resolución 300 000 píxeles
puertos
  Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm
funciones y equipamiento
  Angulación cabezal sonda
  Angulación arriba/abajo/derecha/izquierda
  Creación de fotos/vídeos
  Luminosidad
Sonda / cabezal de la cámara
  6 led
  Profundidad de campo De 8 hasta 80 mm
  campo de visión >90°
  diámetro sonda 4,5 mm
  longitud sonda 1,5 m
  Tipo de sistema Empuñadura de pistola con teclado y control mediante palanca de mando
  Tipo de sonda Malla metálica de wolframio con aleación de titanio
medidas
  longitud (sin embalaje) [mm] 155
  Ancho (sin embalaje) [mm] 110
  Altura (sin embalaje) [mm] 190
peso
  (sin embalaje) [kg] 0,62

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Videoendoscopio VSP-VS 6.2-1500

Datos técnicos
información general
  número de artículo 3.110.007.162
pantalla
  Resolución 300 000 píxeles
puertos
  Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm
funciones y equipamiento
  Angulación cabezal sonda
  Angulación arriba/abajo/derecha/izquierda
  Creación de fotos/vídeos
  Luminosidad
Sonda / cabezal de la cámara
  6 led
  Profundidad de campo 15 mm hasta ∞
  campo de visión >120°
  diámetro sonda 6,2 mm
  longitud sonda 1,5 m
  Tipo de sistema Empuñadura de pistola con teclado y control mediante palanca de mando
  Tipo de sonda Malla metálica de wolframio con aleación de titanio
medidas
  longitud (sin embalaje) [mm] 155
  Ancho (sin embalaje) [mm] 110
  Altura (sin embalaje) [mm] 190
peso
  (sin embalaje) [kg] 0,62

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Videoendoscopio VSP-VS 6.2-3000

Datos técnicos
información general
  número de artículo 3.110.007.163
pantalla
  Resolución 300 000 píxeles
puertos
  Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm
funciones y equipamiento
  Angulación cabezal sonda
  Angulación arriba/abajo/derecha/izquierda
  Creación de fotos/vídeos
  Luminosidad
Sonda / cabezal de la cámara
  6 led
  Profundidad de campo 15 mm hasta ∞
  campo de visión >120°
  diámetro sonda 6,2 mm
  longitud sonda 3 m
  Tipo de sistema Empuñadura de pistola con teclado y control mediante palanca de mando
  Tipo de sonda Malla metálica de wolframio con aleación de titanio
medidas
  longitud (sin embalaje) [mm] 155
  Ancho (sin embalaje) [mm] 110
  Altura (sin embalaje) [mm] 190
peso
  (sin embalaje) [kg] 0,62

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Videoboroscopio VSP-BS

Videoboroscopio VSP-BS 4.5S

Datos técnicos
información general
  número de artículo 3.110.007.183
pantalla
  Resolución 300 000 píxeles
puertos
  Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm
funciones y equipamiento
  Tecla de cambio vista frontal/lateral
  Creación de fotos/vídeos
  Luminosidad
Sonda / cabezal de la cámara
  Dirección visual 90°
  6 led
  Profundidad de campo de 5 a 25 mm
  campo de visión >60°
  diámetro sonda 4,5 mm
  longitud sonda 25 cm
  Tipo de sistema Empuñadura de pistola con teclado
  Tipo de sonda rígido, sonda de acero inoxidable 304
medidas
  longitud (sin embalaje) [mm] 175
  Ancho (sin embalaje) [mm] 67
  Altura (sin embalaje) [mm] 50
peso
  (sin embalaje) [kg] 0,2

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Videoboroscopio VSP-BS 5.0F

Datos técnicos
información general
  número de artículo 3.110.007.186
pantalla
  Resolución 300 000 píxeles
puertos
  Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm
funciones y equipamiento
  Tecla de cambio vista frontal/lateral
  Creación de fotos/vídeos
  Luminosidad
Sonda / cabezal de la cámara
  Dirección visual
  6 led
  Profundidad de campo de 5 a 25 mm
  campo de visión >90°
  diámetro sonda 5 mm
  longitud sonda 25 cm
  Tipo de sistema Empuñadura de pistola con teclado
  Tipo de sonda rígido, sonda de acero inoxidable 304
medidas
  longitud (sin embalaje) [mm] 175
  Ancho (sin embalaje) [mm] 67
  Altura (sin embalaje) [mm] 50
peso
  (sin embalaje) [kg] 0,2

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Videoboroscopio VSP-BS 6.2F

Datos técnicos
información general
  número de artículo 3.110.007.192
pantalla
  Resolución 1 000 000 píxeles
puertos
  Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm
funciones y equipamiento
  Tecla de cambio vista frontal/lateral
  Creación de fotos/vídeos
  Luminosidad
Sonda / cabezal de la cámara
  Dirección visual
  6 led
  Profundidad de campo de 5 a 50 mm
  campo de visión >120°
  diámetro sonda 6,2 mm
  longitud sonda 25 cm
  Tipo de sistema Empuñadura de pistola con teclado
  Tipo de sonda rígido, sonda de acero inoxidable 304
medidas
  longitud (sin embalaje) [mm] 175
  Ancho (sin embalaje) [mm] 67
  Altura (sin embalaje) [mm] 50
peso
  (sin embalaje) [kg] 0,2

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Videoboroscopio VSP-BS 6.4FS

Datos técnicos
información general
  número de artículo 3.110.007.193
pantalla
  Resolución 300 000 píxeles
puertos
  Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm
funciones y equipamiento
  Tecla de cambio vista frontal/lateral
  Creación de fotos/vídeos
  Luminosidad
Sonda / cabezal de la cámara
  Dirección visual 0° / 90°
  6 led
  1 led
  Profundidad de campo de 15 mm a ∞ / de 10 a 50 mm
  campo de visión >90°
  diámetro sonda 6,4 mm
  longitud sonda 25 cm
  Tipo de sistema Empuñadura de pistola con teclado
  Tipo de sonda rígido, sonda de acero inoxidable 304
medidas
  longitud (sin embalaje) [mm] 175
  Ancho (sin embalaje) [mm] 67
  Altura (sin embalaje) [mm] 50
peso
  (sin embalaje) [kg] 0,2

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Accesorios

Cargando...

Productos alternativos

Cargando...

Seminarios

Descarga

Cargando...
